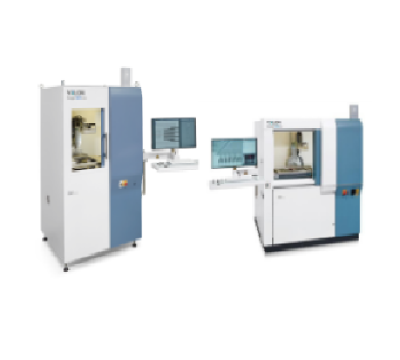

在半导体行业中，X射线检测系统主要用于集成电路的质量控制，能够检测电子元器件内部结构、焊接缺陷、金属零件缺陷等，并进行失效分析和尺寸测量。此外，它还能够检测BGA（Ball Grid Array）封装形式下的焊接缺陷，如虚焊和短路，提供高分辨率的内部结构图像，确保准确识别缺陷。
X射线检测系统的工作原理是基于X射线的穿透性和差别吸收特性。当X射线源发射出的X射线穿透被检测物体时，不同材料对X射线的吸收程度不同，探测器会捕捉到这些差异并将其转换成电信号，最终生成物体内部结构的图像。这种技术具有无损检测的优势，可以在不破坏产品的情况下观察其内部情况。
随着技术的进步，X射线检测系统已经发展出多种高级功能，如2D X-ray和3D CT成像技术。2D X-ray适用于基本检测需求，而3D CT技术则能提供多角度、立体成像，弥补2D成像的不足。此外，超微焦点X射线技术通过优化电子束的聚焦，减少了焦点尺寸，使得X射线能够更精准地穿透样品并生成细致的影像，特别适用于检测复杂几何形状和微小缺陷。
在工业应用中，X射线检测系统被用于检查零件内部缺陷和焊接质量，保障产品质量和安全。例如，在食品和药品制造中，X射线检测系统能够检测物理异物、损坏或缺失的组成部分以及制剂的充电水平，确保产品的安全性和合规性。
总之，X射线检测系统凭借其强大的穿透力和无损检测能力，在多个行业中发挥着重要作用，不仅提高了生产效率和产品质量控制能力，还增强了产品的可靠性和安全性
