晶圆光学检测设备是半导体制造过程中不可或缺的工具，主要用于检测晶圆表面和内部的缺陷。这些设备利用光学原理，通过透过式和反射式成像技术，结合图像处理算法，实现对晶圆缺陷的高效、精准检测。

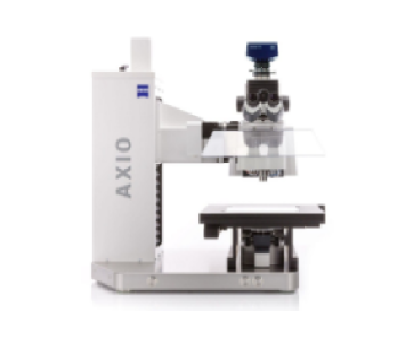

晶圆光学检测设备通常包括多种类型，如光学显微镜、电子显微镜、光学相干断层扫描仪（OCT）等。光学显微镜主要用于观察晶圆表面的形貌和缺陷，如划痕和颗粒污染，具有操作简单、成本较低的优点，但分辨率相对有限。电子显微镜则提供更高的分辨率，能够检测到更小尺寸的缺陷，但设备成本高且对样品制备要求严格。光学相干断层扫描仪（OCT）利用近红外光对晶圆进行断层扫描，可以获取晶圆内部的三维结构信息，适用于检测层间缺陷和内部裂纹等。
现代晶圆光学检测设备还结合了视觉检测、自动对焦和3D成像技术，如结构光照明、共焦显微镜和干涉显微镜等，以实现快速、准确的微小表面缺陷检测和三维结构信息获取分析。例如，KLA-Tencor Puma 9000D晶圆测试与计量设备采用暗视野成像技术和高速处理设计，能够提供高精度的缺陷检测和数据分析报告。
此外，一些先进的光学检测设备还采用了激光扫描技术和X射线检测技术，以提高检测灵敏度和覆盖范围。例如，DUV光学晶圆检测系统采用短波长的DUV激光器，结合高性能的图像处理设备，实现了高通量和高灵敏度的缺陷检测
在实际应用中，晶圆光学检测设备广泛应用于半导体制造过程中的多个阶段，包括光刻后、蚀刻后、化学研磨后和薄膜沉积后的缺陷检测。这些设备不仅能够检测表面缺陷，还能进行尺寸测量和3D Bump测量，满足多维度检测需求。
总之，晶圆光学检测设备在半导体制造中发挥着至关重要的作用，通过多种先进的光学技术和自动化设计，确保了芯片质量和生产效率的提升。
