半导体光学显微镜主要用于半导体材料的检测和分析。它通常采用激光或其他光源进行照明，并通过光学系统放大样品的图像。这种显微镜在半导体制造过程中用于检测硅片的厚度、表面缺陷以及几何参数等。此外，半导体光学显微镜还可以用于精密光学检测，如3D电路板微组件检测。
共聚焦显微镜：

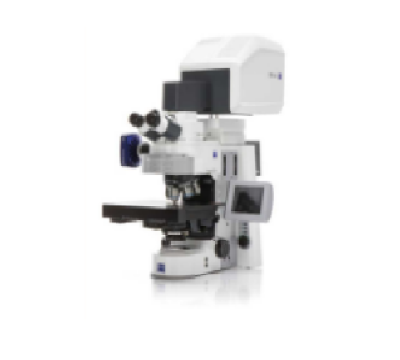

共聚焦显微镜是一种高分辨率的光学成像技术，广泛应用于生物医学、材料科学、半导体工业等领域。其核心原理是通过在透镜的共轭平面上设置针孔，仅允许焦平面内的光线通过，从而消除非焦平面的干扰信号，提高成像的对比度和分辨率。
共聚焦显微镜有多种类型，包括激光扫描共聚焦显微镜（LSCM）、碟片共聚焦显微镜（SDCM）和结构光显微镜（SIM）。LSCM具有高对比度和分辨率，但成像速度较慢且系统复杂；SDCM通过多光束扫描提高了成像速度，但牺牲了分辨率；SIM则是一种成本较低、成像质量接近LSCM的方法，成像速度快，性价比高。
共聚焦显微镜在半导体工业中也有广泛应用，例如用于表面粗糙度测量、三维形貌生成和非破坏性测量。此外，共聚焦显微镜还可以用于半导体晶圆厚度测量和精密光学检测。
总结来说，半导体光学显微镜主要用于半导体材料的检测和分析，而共聚焦显微镜则因其高分辨率和三维成像能力，在多个领域尤其是半导体工业中得到了广泛应用。两者各有优势，适用于不同的应用场景。
