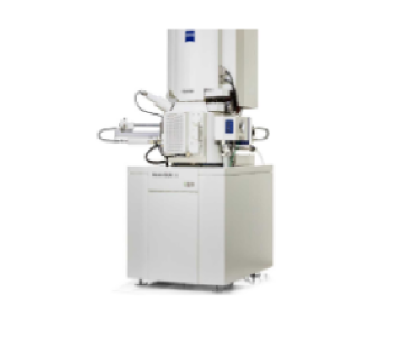

在半导体行业中，FE-SEM主要用于以下几个方面：
电路缺陷检测：FE-SEM能够以高分辨率成像，帮助检测集成电路（IC）制造过程中的线路缺陷，如断路、短路、桥接以及光刻和蚀刻工艺中的问题，这对于提高芯片良率至关重要。
薄膜分析：半导体器件通常包含多层薄膜结构，FE-SEM可以用来测量薄膜厚度，评估薄膜覆盖质量和均匀性，以及分析薄膜表面形貌和台阶覆盖情况，这对优化沉积和蚀刻工艺有重要价值。
纳米尺度特征分析：随着半导体技术向更小的几何尺寸推进，FE-SEM的高分辨率能力使得研究和分析纳米级结构成为可能，比如FinFET、GAA（Gate-all-around）等先进晶体管结构的表征。
失效分析：当半导体器件失效时，FE-SEM配合能谱分析（EDS）和电子背散射衍射（EBSD）等技术，可以定位和识别失效点，分析污染物、元素分布异常等问题，对于理解失效机制和改进设计有极大帮助。
三维重构与断口分析：通过倾斜样品并收集多个角度的图像，FE-SEM可以用于三维重构，这对于理解复杂三维结构的内部连接和缺陷分析非常有用。
此外，FE-SEM还具有多种探测器配置，如二次电子探测器、背散射电子探测器、X射线能谱仪（EDS）和电子背散射衍射仪（EBSD），这些配置使其能够进行形貌观察、显微结构分析、微区成分分析、断口形貌和成分分布分析等多种功能。
总之，场发射扫描电镜以其高分辨率、大景深和多样的信号检测能力，在电子与半导体行业中提供了从研发到生产各个阶段的重要技术支持，是推动这一领域技术创新和质量提升的关键工具[[6]][[21]]。
